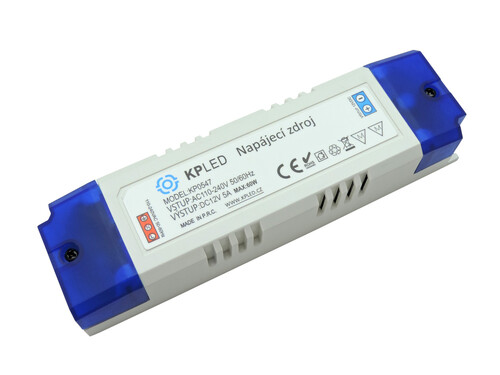

Napájecí zdroj CS60, 60W, 12V, 5A, IP20

Napájecí zdroj speciálně navržený pro LED osvětlení.

Výstupní napětí zdroje je 12V DC, zatížení až 60W (5A). Napájení zdroje 110-240V AC  50/60Hz.

Ochrany zdroje:

• Ochrana proti přetížení (105-150%)*
• Přepěťová ochrana*
• Protizkratová ochrana*

*Všechny ochrany jsou vratné, po odeznění problému se zdroj vrací do původní funkce.

Volba vhodného zdroje pro vaši aplikaci

Při výběru zdroje je nutno vycházet z příkonu napájené soustavy. Doporučujeme zdroje vždy dimenzovat o 20% nahoru z důvodů kolísání proudového odběru zátěže v závislosti na zahřívání a ochlazování zátěže. Při výběru zdroje vždy vybíráme nejbližší vyšší typ

Zapojení

• Pozor! Zapojení vždy provádějte při odpojeném síťovém napětí. Připojení by měla provádět kvalifikovaná osoba s patřičnou vyhláškou.
• Odšroubujte kryt zdroje označený jako VSTUP.
• Připojte síťový kabel do svorek, L-fáze-hnědý vodič, N-nula-modrý vodič. Zařízení je třídy ochrany II, zemnící vodič se tedy nepřipojuje.
• Svorky patřičně utáhněte. Dotahujte s citem
• Zašroubujte kryt zdroje.
• Totéž opakujte se zapojením na vstupu (značení vodičů pro bezpečné napětí je jiné).
• Dodržujte polaritu zdroje +-!
