Napájecí zdroj CS24, 24W, 12V, 2A, IP20

Novinka
Tip

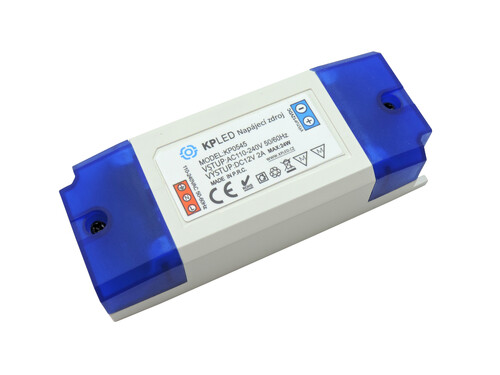

Napájecí zdroj CS24, 24W, 12V, 2A, IP20 1
Napájecí zdroj CS24, 24W, 12V, 2A, IP20 2Napájecí zdroj CS24, 24W, 12V, 2A, IP20 2Napájecí zdroj CS24, 24W, 12V, 2A, IP20 2Napájecí zdroj CS24, 24W, 12V, 2A, IP20 2
190,00 Kč
157,02 Kč bez DPH
Kód skladu: KP0545
EAN:
Napájecí zdroj určený pro LED pásky a LED svítidla. Zdroj je určen pro vnitřní použití s možností instalace do nábytkových sestav.
Skladem
Ihned k odběru: 31 ks

Napájecí zdroj speciálně navržený pro LED osvětlení.

Výstupní napětí zdroje je 12V DC, zatížení až 24W (2A). Napájení zdroje 110-240V AC  50/60Hz.

Ochrany zdroje:

  • Ochrana proti přetížení (105-150%)*
  • Přepěťová ochrana*
  • Protizkratová ochrana*

*Všechny ochrany jsou vratné, po odeznění problému se zdroj vrací do původní funkce.


Volba vhodného zdroje pro vaši aplikaci

Při výběru zdroje je nutno vycházet z příkonu napájené soustavy. Doporučujeme zdroje vždy dimenzovat o 20% nahoru z důvodů kolísání proudového odběru zátěže v závislosti na zahřívání a ochlazování zátěže. Při výběru zdroje vždy vybíráme nejbližší vyšší typ


Zapojení

  • Pozor! Zapojení vždy provádějte při odpojeném síťovém napětí. Připojení by měla provádět kvalifikovaná osoba s patřičnou vyhláškou.
  • Odšroubujte kryt zdroje označený jako VSTUP.
  • Připojte síťový kabel do svorek, L-fáze-hnědý vodič, N-nula-modrý vodič. Zařízení je třídy ochrany II, zemnící vodič se tedy nepřipojuje.
  • Svorky patřičně utáhněte. Dotahujte s citem
  • Zašroubujte kryt zdroje.
  • Totéž opakujte se zapojením na vstupu (značení vodičů pro bezpečné napětí je jiné).
  • Dodržujte polaritu zdroje +-!
Značka KPLED
Připojení Šroubková svorkovnice
Ochrana proti přetížení Ano
Protizkratová ochrana Ano
Přepěťová ochrana Ano
Stupeň krytí IP IP20
Typ zdroje Nábytkové
Výstupní napětí 12V
Výkonová řada 1W - 50W
Kvalita provedení ECONOMY provedení
Typová řada CS
Výstupní proud 2A
Výkonové zatížení 24W
Vstupní napětí 110-240V AC
Účinnost 85%
Váha 115 g
Materiál Plastový kryt
Rozměry 115 x 44 x 28 mm
Možnost regulace Ne
DC konektor Ne
Frekvence 50/60 Hz
Třída izolace II
