221-500 Držák svorek na DIN lištu pro 221-xxx, Wago

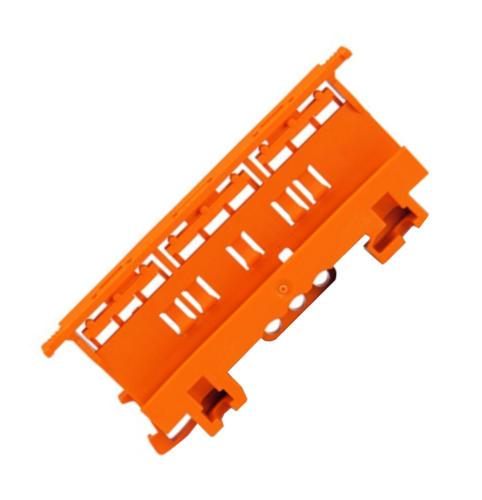

221-500 Držák svorek na DIN lištu pro 221-xxx, Wago 1
221-500 Držák svorek na DIN lištu pro 221-xxx, Wago 2
16,30 Kč
13,47 Kč bez DPH
Kód skladu: 221-500
EAN: 4055143421942
Držák svorek na DIN lištu pro bezšroubové svorky řady 221-xxx
Skladem
Ihned k odběru: 30 ks

221-500 Držák svorek na DIN lištu pro 221-xxx, Wago

Držák svorek na DIN lištu pro bezšroubové svorky řady 221-xxx

Snadná přístupnost a jednoduché přiřazení připojených vodičů – to požadují platné normy VDE pro všechny přístroje v rozvaděči. Tyto požadavky mohou elektrikáři do budoucna splnit i bez toho, že by se museli vzdávat propojovacích svorek COMPACT pro všechny druhy vodičů – a to díky novému upevňovacímu adaptéru, který zajišťuje spolehlivé upevnění malých svorek na nosné liště a nabízí dodatečné možnosti popisování.

Nový upevňovací adaptér (221-500) je vhodný pro všechny svorky řady 221. Lze jej umístit na DIN lištu a v případě potřeby ho je rovněž možné šrouby připevnit k hladkému povrchu. U všech variant montáže zůstává strana směřující vpřed volná. Je k dispozici pro přilepení samolepicího popisovacího pásku, s nímž je i při dodatečné úpravě nebo rozšiřování instalace zajištěna přehlednost rozvaděče.

Praktická konstrukce:

Za velký počet svých předností vděčí nový upevňovací adaptér speciální konstrukci: Otevřená strana umožňuje technikovi otevřít ovládací páčku svorek i v nasazeném stavu. Vodiče tak lze připojit (a znovu odpojit) jak před upevněním svorky do adaptéru, tak poté. Zvolená konstrukce dále zaručuje neustálou přístupnost zkušebního otvoru. Zkoušet napětí tudíž lze i v případě, že se propojovací svorka nachází v adaptéru.

K upevnění, resp. uvolnění svorek není zapotřebí nástrojů. Malé aretační čelisti zajišťují, aby kompaktní svorky nevyklouzly z adaptéru. Upevňovací prvky jsou navíc vyrobeny tak, aby svorky nebylo možné nechtěně uvolnit bez povšimnutí.

Řada 221 – kompaktní propojovací svorky pro všechny druhy vodičů

Propojovací svorky řady 221 jsou k dispozici v provedení pro 2, 3 a 5 vodičů a jsou schopny spolehlivě upnout vodiče o průřezu od 0,14 do 4 mm2 (jemně laněné), resp. 0,2 až 4 mm2 (plné a vícedrátové). Ve srovnání s předchozím osvědčeným modelem (řada 222) potřebuje nová propojovací svorka o 40 procent méně místa. Transparentní pouzdro navíc umožňuje jednoznačně rozpoznat nedostatečně zasunuté nebo odizolované vodiče. Dva snadno přístupné zkušební otvory umožňují pohodlné zkoušení i v nainstalovaném stavu.
