LED sestava SINGLE černá, noční osvětlení pod postel s pohybovým čidlem

Popis

LED sestavy pod postel jsou skvělým pomocníkem pro noční vstávání. Díky pohybovým čidlům jsou automaticky rozsvedceny LED pásky instalované pod Vaší postelí a nedochází k oslnění zapnutím hlavního osvětlení v pokoji.

LED sestavu je nutné instalovat v souladu s návodem. Instalace není zručně náročná. Návod najdete v souborech se stažení k tomuto produktu

Popis obsahu balení

Napájecí zdroj – 230VAC/50Hz, výstup 12VDC - ukončen konektorem

Pohybové čidlo – vstup i výstup opatřen konektorem.

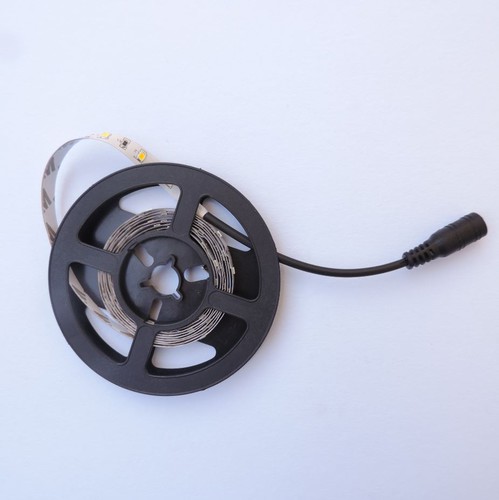

LED pásek– LED pásek v teplé bílé 4,8W/m, délka LED pásku je 1,2m.

Montážní materiál – Celková montáž je provedena lepením nebo šroubováním. Varianta obsahuje šrouby a nálepku pro čidlo

Zapojení – Propojení komponentů je dle schématu níže.- Zapojení provádíme až po montáži!!

Pro zapojení komponentů není potřeba žádný jiný než přiložený materiál. Propojení se provádí pomocí konektorů

Instalace LED sestavy

1)     V prvním kroku instalace očistíme povrch kde bude LED pásek nalepen. Jakmile máme povrch vyčištěný o osušený sejmeme z LED pásku krycí folii samolepící pásky (obr.1)

2)     LED pásek přiložíme na místo instalace (Obr.2) a z jedné strany postupně přilepujeme na místo určení. POZN: Pokud máte podlahu tvořenou odrazivou plochou (leštěné parkety a jiné) doporučujem LED pásek instalovat na vnitřní stranu postele, tak aby se světlo z LED pásku neodráželo od podlahy a nezpůsobovalo oslnění.

Instalace pohybového čidla

1)  V prvním kroku instalace očistíme povrch kde bude čidlo nalepeno. Jakmile máme povrch vyčištěný o osušený použijeme přiloženou samolepku a přilepíme ji na čidlo, poté čidlo přilepíme na místo určení – doporučujeme lepit viditelně, tak aby čidlo snímalo kolmo pohyb noh u postele – bez přímé viditelnosti čidlo nebude detekovat pohyb!! V případě, že je kontrukce postele kovová, pro instalaci postačí samolepka, pokud máte postel dřevěnou, doporučujeme čidlo uchytit také přiloženými šrouby. Po přilepení čidla propojíme čidlo s LED páskem pomocí konektoru na LED pásku.

2)  V druhém kroku provedeme zapojení pohybového čidla do adaptéru a adaptér připojíme do elektrické zásuvky.

Obrázek finální podoby
